slideX.xml 구조

10 min read

slideX.xml의 핵심 구조

slideX.xml은 Office Open XML (OOXML)(open office xml과 다르다.) (ECMA-376 / ISO/IEC 29500-1)의 프레젠테이션(PresentationML) 포맷에서 개별 슬라이드의 시각적 콘텐츠와 설정 정보를 담고 있는 핵심 파트이다.

ISO/IEC 29500-1의

  • 19. PresentationML Reference Material ( - PresentationML(p:) 네임스페이스)
    1. DrawingML - Components Reference Material ( - DrawingML(a:) 네임스페이스)

를 살펴보며, pptx2md 과정에서 참고할 만한 정보들을 알아보면 다음과 같다.

핵심 구성 요소 (Key Elements)

최상위 요소(Root Element): 이 파트의 최상위 엘리먼트는 <p:sld>이다.

공통 슬라이드 데이터 (<p:cSld>)

<p:cSld>(Common Slide Data) 엘리먼트는 슬라이드의 유형과 무관하게 공통적으로 가지는 속성 및 시각적 객체 정보를 담는 컨테이너 역할을 한다. (ISO/IEC 29500-1의 19.3.1.16 cSld (Common Slide Data))

  • <p:spTree> (도형 트리): 슬라이드 내의 모든 시각적 객체를 계층적으로 관리하는 트리 구조. 하위 요소로 다음과 같은 객체들을 포함한다.
    • <p:sp> (도형, Shape): 텍스트 상자나 기본 도형 객체 정보를 담는다.
    • <p:grpSp> (그룹 도형, Group Shape): 여러 도형이 하나의 그룹으로 묶여 있는 상태를 나타낸다. 단일 변환(transform) 속성을 여러 도형에 동시에 적용할 때 사용된다.
    • <p:graphicFrame> (그래픽 프레임): 외부 소스에서 생성된 그래픽 요소(표, 차트 등)를 슬라이드 표면에 표시하기 위해 사용하는 컨테이너이다.
    • <p:cxnSp> (연결선, Connection Shape): 두 개의 도형 객체(<p:sp>)를 서로 이어주는 연결선 정보를 정의.
    • <p:pic> (사진/이미지, Picture): 슬라이드에 삽입된 이미지 객체를 정의한다.

주요 객체의 내부 구조

텍스트를 추출하거나 표 데이터를 읽어오려면 각 객체의 내부 구조를 파악해야 한다.

<p:sp> (도형 및 텍스트 상자) 내부 구조

도형의 위치, 크기, 그리고 내부에 적힌 텍스트 정보는 다음 계층을 통해 정의된다.

  • <p:nvSpPr> (비시각적 속성): 도형의 고유 ID, 이름 등 메타데이터를 담는다. 특히 이 안에는 텍스트 상자의 **역할(제목, 부제목 등)**을 정의하는 요소가 포함되어 있다.

    • <p:ph> (플레이스홀더, Placeholder): <p:nvPr> 하위에 위치하며, 이 도형이 슬라이드 레이아웃에서 어떤 역할을 하는지 type 속성으로 나타낸다. (※ type 속성이 아예 없으면 사용자가 임의로 추가한 일반 텍스트 상자나 도형을 의미한다.)
      • type="title" : 일반 제목
      • type="ctrTitle" : 가운데 정렬된 제목 (주로 첫 제목 슬라이드)
      • type="subTitle" : 부제목
      • type="body" : 본문 텍스트
      • type="dt" : 날짜 및 시간
      • type="sldNum" : 슬라이드 번호
      • type="ftr" : 바닥글

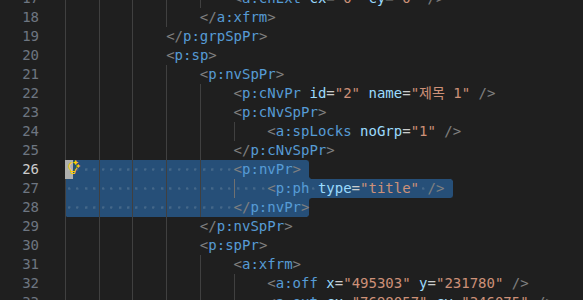

      • 예시

  • <p:spPr> (시각적 속성): 도형의 크기, 위치(x, y 좌표), 채우기 색상, 테두리 선 등의 기하학적 정보를 정의한다.

  • <p:txBody> (텍스트 본문): 도형 내부에 포함된 실제 텍스트 데이터 영역이다.

    • <a:p> (문단, Paragraph): 하나의 문단을 나타낸다.
    • <a:r> (텍스트 런, Run): 폰트, 크기, 색상 등 서식이 동일한 텍스트 조각이다. 한 문단 내에서도 서식이 바뀌면 여러 개의 <a:r>로 쪼개진다.
    • <a:t> (텍스트, Text): 화면에 표시되는 실제 문자열 데이터가 들어있다.

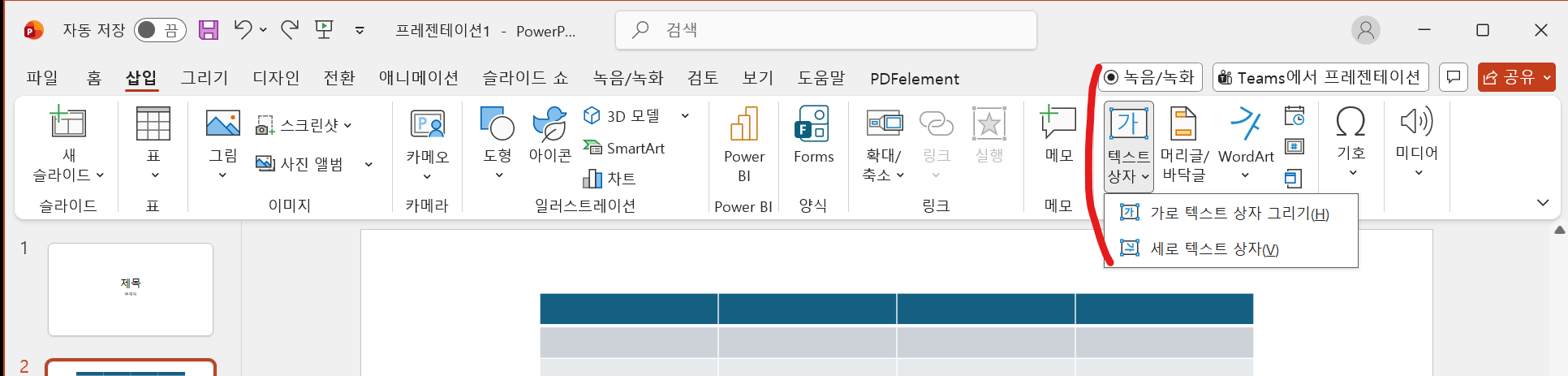

일반 텍스트 상자

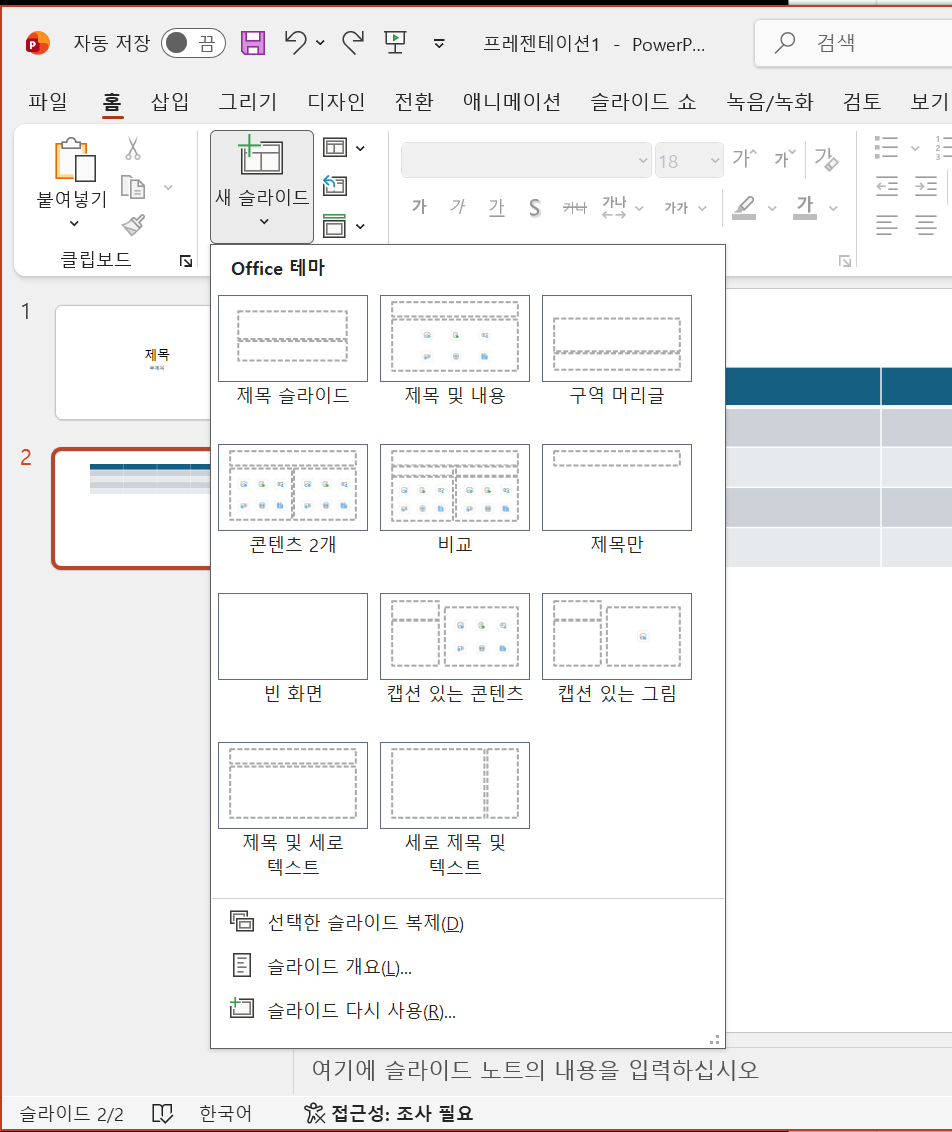

슬라이드 레이아웃

⇒ <p:ph type=“title”>이나 <p:ph type=“subTitle”>로 들어가려면, 사용자가 파워포인트 화면에서 일반 텍스트 상자가 아닌 슬라이드 레이아웃을 이용해야 함.

<p:graphicFrame> 내부의 표(Table) 구조

표 데이터는 <p:graphicFrame> 내부의 <a:graphic> ➔ <a:graphicData> 안에 <a:tbl> 형태로 존재한다. HTML의 테이블 구조와 매우 유사하다.

  • <a:tbl> (표, Table): 표 객체의 최상위 요소이다.
    • <a:tblGrid> (표 그리드): 표의 전체 열(Column) 구조와 각 열의 너비(<a:gridCol>)를 정의한다.
    • <a:tr> (행, Table Row): 표의 가로 행을 나타낸다.
      • <a:tc> (셀, Table Cell): 행 내부의 개별 칸을 나타낸다. 셀 병합 정보(rowSpan, gridSpan)도 이곳에 포함된다.
        • <a:tcPr>(셀 속성) : 내부의 채우기(Fill) 속성 설정 가능
          • ⇒ 다른 표를 이미지로 캡처한 뒤, 해당 셀의 배경을 <a:blipFill>(이미지 채우기)로 설정하여 그림으로 집어넣을 수 있다.
        • <a:txBody> (텍스트 본문): 셀 안에 입력된 텍스트 정보이다. 구조는 위 도형의 텍스트 본문(<a:p> ➔ <a:r> ➔ <a:t>)과 완벽하게 동일하다.

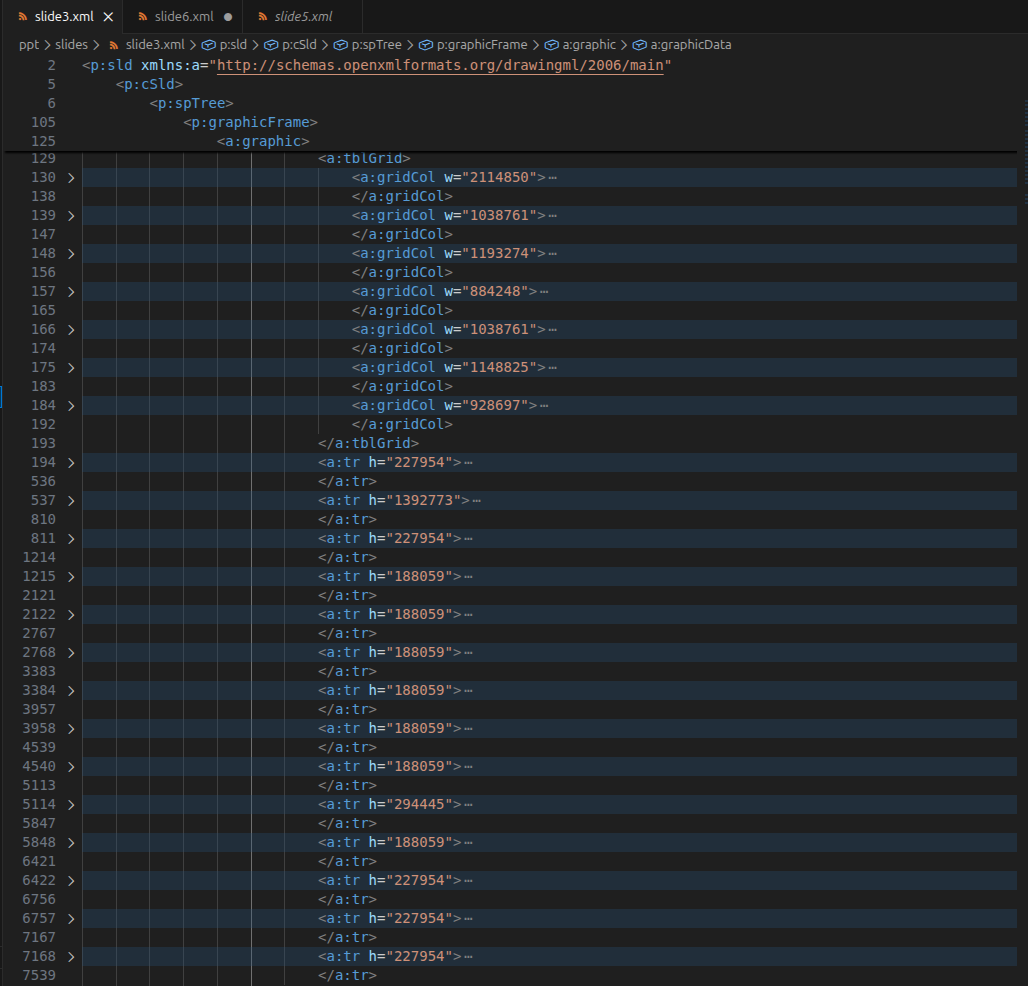

예시 테이블 - xml

예시 테이블 - 렌더링

⇒ 예시 테이블은 눈으로 볼 때 nested 구조인 것으로 보이지만, xml을 보면 실제로는 테이블 1개이다. nested 형태로 column이나 row를 차지하게 디자인(내부 테이블로 보이는 것은 하나의 row와 column 차지, 외부 테이블로 보이는 것은 여러 row와 column 차지) 한 것이나 다름 없다.

<p:graphicFrame> 내부의 OLE 객체 (워드, 엑셀 등 삽입)

슬라이드에 삽입된 워드 문서(.docx)나 엑셀 파일(.xlsx)은 시각적으로는 슬라이드 위에 떠 있는 이미지나 표처럼 보이지만, 내부적으로는 OLE 객체(<p:oleObj>) 형태로 연결되어 있다.

  • <p:oleObj> (OLE 객체): <p:graphicFrame> ➔ <a:graphic> ➔ <a:graphicData> 하위에 위치하며, 삽입된 외부 문서(워드, 엑셀 등)의 정보를 담고 있다.
    • progId 속성: 삽입된 객체의 프로그램 종류를 나타낸다. (예: Word.Document.12는 워드 문서, Excel.Sheet.12는 엑셀 시트)
    • r:id 속성: 실제 파일이 저장된 위치를 가리키는 관계 ID(Relationship ID).

OLE 객체의 실제 파일이 저장되는 위치(ppt/embeddings/)

slideX.xml 내부에는 워드 문서의 텍스트가 직접 적혀 있지 않다. 대신 PPTX 파일(ZIP 압축) 내부의 특정 폴더에 실제 파일이 통째로 저장된다.

  1. slideX.xml: <p:oleObj r:id="rId3" progId="Word.Document.12" /> 형태로 ID만 기록.
  2. _rels/slideX.xml.rels: rId3가 ../embeddings/Microsoft_Word_Document1.docx를 가리킨다고 정의.
  3. ppt/embeddings/ 폴더: 이 폴더 안에 실제 삽입된 워드 파일 (Microsoft_Word_Document1.docx)이나 엑셀 파일이 물리적으로 존재한다. (pptx 파일 구조에서 언급)

정리

정리

텍스트의 경우

  1. 슬라이드 레이아웃이 설정되어 있으면 title인지 아닌지 확인 가능
    ⇒ 설정이 안 되어 있으면 일반 텍스트로 인식
  2. 텍스트는 <a:t>에 있음.

테이블의 경우 여러 방법으로 입력 했을 수 있음.

  1. 실제로는 테이블 1개이지만, nested 형태로 column이나 row를 차지하게 병합한 경우 (앞선 예시 이미지)
  2. OLE 객체를 삽입한 경우 (앞서 설명)
  3. 별개의 객체로 겹쳐 놓은 경우 (해당 셀에 넣은게 아니고, 따로 테이블을 만들어서 해당 셀 위에 보이도록 위치 시킨 것)
  4. 이미지로 캡처해서 배경으로 넣은 경우 (앞선 <a:tcPr> 설명)

수식의 경우도 여러 방법으로 입력 했을 수 있음.

  1. 수식처럼 보이게 위치(ex. 를 2따로 x 따로 크기조절해서 위치시키는 경우)
  2. OMML로 들어간 경우
  3. latex로 들어가 있는 경우
  4. 이미지로 들어가 있는 경우

이미지의 경우

  1. media에 파일로 있음. ← 이미지는 파일 추출 및 description
